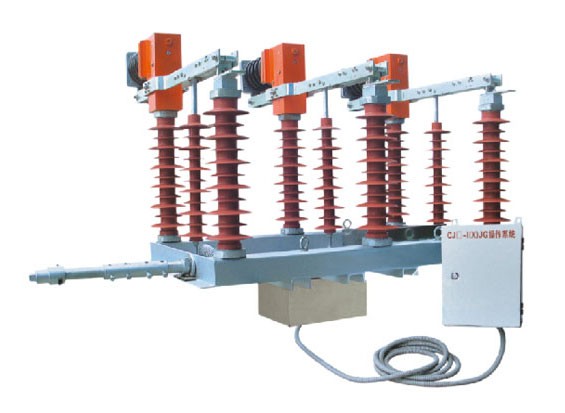

FZW32-40.5產品概述FZW32-40.5型戶外高壓隔離真空負荷開關（簡稱負荷開關），適用于額定電壓12-35KV，額定電流為630-1250A，額定頻率50Hz的供電網絡中，可開斷負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能，適用于城網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大，安全可靠，電壽命長，可頻繁操作；少維護等
FZW32-40.5
FZW32-40.5型戶外高壓隔離真空負荷開關（簡稱負荷開關），適用于額定電壓12-35KV，額定電流為630-1250A，額定頻率50Hz的供電網絡中，可開斷負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能，適用于城網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大，安全可靠，電壽命長，可頻繁操作；少維護等優點。
序號 | 名稱 | 單位 | 參數 |
1 | 額定電壓 | kV | 40.5 |
2 | 額定頻率 | HZ | 50 |
3 | 額定電流 | A | 1250 |
4 | 額定有功負載開斷電流 | A | 1250 |
5 | 額定閉環開斷電流 | A | 1250 |
6 | 50%額定有功負載開斷電流 | A | 62.5 |
7 | 額定電纜充電開斷電流 | A | 25 |
8 | 1min工頻耐受電壓：真空斷口 | kV | 68/95/110 |
9 | 雷電沖擊耐受電壓：相間相對地/隔離斷口 | kV | 185/215 |
10 | 額定短時耐受電流（熱穩定） | kA | 25 |
11 | 額定短路持續時間 | S | 4 |
12 | 額定峰值耐受電流（動穩定） | kA | 63 |
13 | 額定短路關合電流 | kA | 63 |
14 | 機構壽命 | 次 | 10000 |
15 | 真空滅弧室觸頭允許磨損厚度 | mm | 0.6 |
16 | 手動操作力矩 | Nm | ≤300 |
負荷開關真空滅弧室裝配調整的技術參數見表
序號 | 名稱 | 單位 | 參數 |
1 | 觸頭開距 | mm | 1.3±1 |
2 | 平均分閘速度 | m/s | 1.4±0.2 |
3 | 三相觸頭分閘不同期 | ms | ≤5 |
4 | 三相觸頭合閘不同期 | ms | ≤2 |
5 | 帶電體之間及相對地距離 | mm | ≥420 |
6 | 輔助回路電阻 | υΩ | 400≥R≤1000 |
隔離刀裝配調整技術參數見表
序號 | 名稱 | 單位 | 參數 |
1 | 隔離刀正壓力 | N | 500±50 |
2 | 觸刀最后離點到靜觸頭距離小斷口/大斷路 | mm | ≥180／420 |
3 | 進出線端電阻 | υΩ | ≤150 |
外形及安裝尺寸
