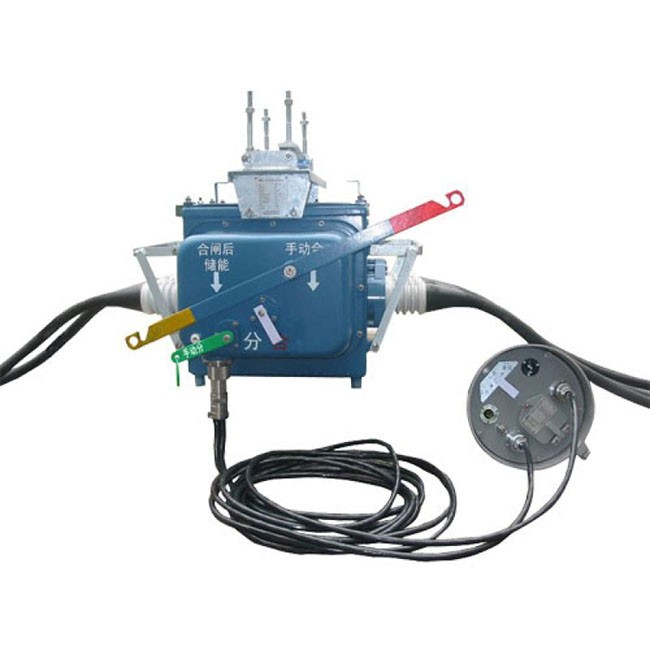

FZW28-12型戶外高壓真空負荷開關
FZW28-12產品概述FZW28-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。?本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。FZW28-12F型戶外分界真空負荷開關（VSP5-12
- ：
FZW28-12
產品概述
FZW28-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。
本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。
FZW28-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。 自動閉鎖相間短路故障 快速定位故障點 自動切除單相接地故障
技術參數
序號 | 名 稱 | 數 據 | |
操作方法 | 手動或自動（持續激磁） | ||
1 | 額定值 | 額定電壓 | 12kV |
額定電流 | 630A | ||
額定短時耐受電流（4s） | 12.5 16 20 | ||
額定關合短路電流（峰值） | 31.5 40 50 | ||
額定頻率 | 50Hz | ||
2 | 工頻耐壓 （1min） | 操作電壓 | AC220V(80%～110%) |
對地 | 42kV | ||
相間 | 42kV | ||
斷口 | 48kV | ||
二次對地 | 2kV | ||
3 | 沖擊耐壓 （峰值） | 對地 | 75kV |
相間 | 75kV | ||
斷口 | 85kV | ||
4 | 凈重 | 185kg | |
5 | SF 氣體額定表壓 | 0表壓濃度為93%以上 | |
6 | 操作手柄手動力的測定 | 100～400N | |
7 | 主回路電阻 | ≤600μΩ/≤150μΩ | |
8 | （一）合閘操作 | 184～220V | ·合閘時間 120～180ms(220V) 400ms以下(184V) ·吸合電流17A以下 ·彈跳時間不大于10ms ·保持電流不大于0.45A |
最低合閘電壓 | 120～160V | ||
9 | （二）分閘操作 | 184～220V | ·分閘時間 1.5s以下 ·不同期時間3ms以下 |
最低保持吸合電壓 | 45～85V | ||
10 | 隔離斷口與真空弧室合分操作時間差 | 10ms以上 | |
11 | 功率損耗 | 99W以下 | |
12 | 短路電流不開斷試驗 | 1400A以上 | |
13 | 氣密試驗(檢漏) | 0.2Mpa表壓無漏氣 | |
14 | 真空滅弧室觸頭開距 | 7～9mm | |
15 | 真空滅弧室觸頭超程 | 3～4mm | |
16 | 隔離斷口開距 | 25～35mm | |
17 | 隔離斷口超程 | 6～13mm | |
外形及安裝尺寸
1、隔離端瓷套電纜組裝2、電流互感器3、隔離端口
4、隔離端口操作絕緣軸5、真空滅弧室端操作絕緣軸6、起吊裝置
7、殼體8、真空滅弧室9、滅弧室端瓷套電纜組裝10、操作機構11、操作手柄
圖1、結構示意圖
圖2、雙桿安裝方式示意圖
圖3、單桿安裝方式示意圖
