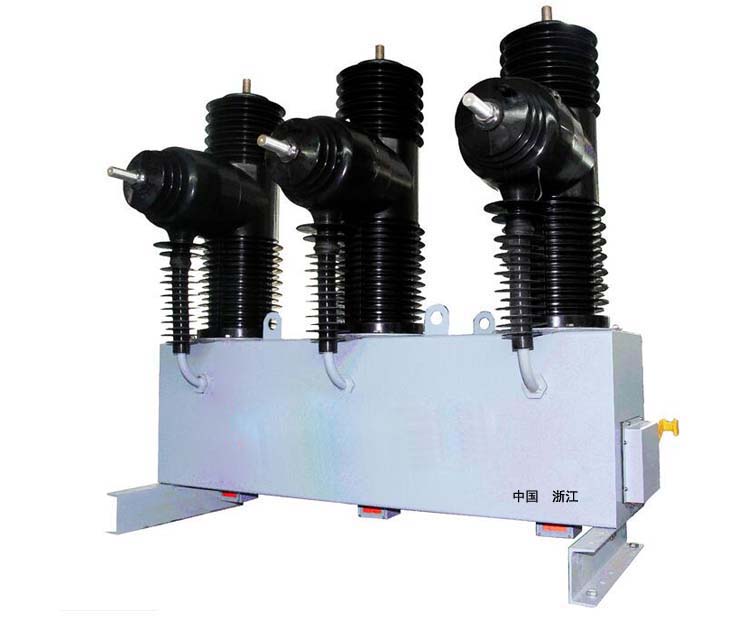

AB-3S-40.5戶外高壓永磁真空斷路器（40.5/1250/1600/2000A）
概述
AB-3S-40.5系列斷路器是本公司綜合國內外先進技術，體現“智能、節能、環保、免維”的設計理念，結合我國配電網實際狀況與智能電網建設要求，最新研制的擁有自主知識產權的新一代柱上智能化真空斷路器。該產品既可作為變電所主變35kV進線、聯絡線或其它35kV線路開關，也可作為配電網的柱上開關，產品集測量、控制、保護、通訊等功能于一體，智能化程度高，是實現配網自動化和小型化變電所的首選設備。
主要技術參數
額定電壓 | kV | 40.5 |
額定電流 | A | 1250/1600/2000 |
額定頻率 | Hz | 50 |
額定短時（1min）工頻耐受電壓（對地/斷口） | kV | 80/95 |
額定雷電沖擊耐受電壓（對地/斷口） | kV | 185/185 |
額定短路開斷電流 | kA | 25/31.5 |
額定短路關合電流（峰值） | kA | 63/80 |
額定短時耐受電流（4s） | kA | 25/31.5 |
額定峰值耐受電流 | kA | 63/80 |
額定短路電流開斷次數 | 次 | 30/20 |
機械壽命 | 次 | 10000 |
CT變比 | 100~2000/1或200~2000/5 | |
額定操作順序 | O-0.3s-CO-180s-CO | |
工作電源電壓 | V | AC/DC100/220 |
總質量 | kg | 300+50 |
主要功能
保護功能 | 自動識別故障電流，實現瞬時電流速斷、限時電流速斷、定時過流、方向過流、過電壓、欠電壓、小電流接地系統的單相接地保護、冷負荷啟動抑制開斷等功能。 |
測量功能 | 測量三相電流、三相電壓，實時計算有功功率、無功功率、有功電量、無功電量、峰/谷電量、功率因數及頻率等。 |
控制功能 | 可以實現就地操作與遠方遙控，也可以按照預先設定的方案動作；可以根據要求自動實現線路的故障定位、故障隔離并迅速恢復非故障線路供電，實現備用電源自動投切等控制功能。 |
通訊功能 | 可以通過無線公用網絡或專用通信網絡及時向指定人員報告故障、運行和操作信息，支持多種通訊方式和通訊協議；通過手持PDA可實現桿下修改定值參數，控制器在PDA發出指令后自檢，并將自檢信息反饋到PDA終端。 |
數據記錄功能 | 自動記錄并儲存運行、操作及故障等信息。 |
同步分合功能 | 根據負載特性，自動搜索過零點，自適應開關參數的離散性和環境因素的影響，實現同步分合閘，有效抑制操作過電壓和合閘涌流，特別適合于投切電容器和變壓器。 |
智能化功能 | 可以進行電網參數的在線綜合分析，在線監測斷路器的性能參數，在線編程，可以與配網自動化系統主站配合，實現開關設備的遠程控制管理，實現就地、遠方或分層控制式配網自動化系統功能。 |
