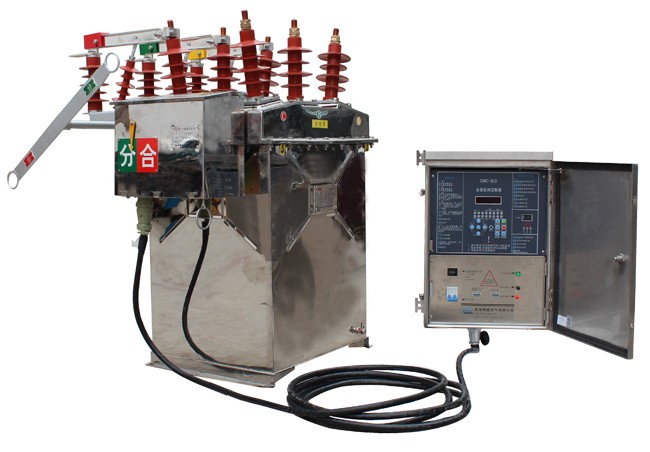

ZW8-12C型高桶式戶外智能真空斷路器
產品概述ZW8-12C戶外高壓真空斷路器（以下簡稱斷路器），是三相交流50HZ 、12KV的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場合。斷路器配用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動合閘。根據用戶需要，斷路器可內裝30/5至1200/5的電流互感器。內置JDZ-10干式電壓互感器，加裝一次熔斷器保護，實現自具環網
- ：
產品概述
ZW8-12C戶外高壓真空斷路器（以下簡稱斷路器），是三相交流50HZ 、12KV的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場合。斷路器配用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動合閘。
根據用戶需要，斷路器可內裝30/5至1200/5的電流互感器。內置JDZ-10干式電壓互感器，加裝一次熔斷器保護，實現自具環網操作電源，也為配備各種重合器、分界控制器或遠動終端提供操作電源。
配套合適的控制系統，可作為重合器或分界開關使用，是城鄉電網改造的首選產品。
技術參數
序號 | 項目 | 單位 | 數據 |
1 | 額定電壓 | KV | 12 |
2 | 最高工作電壓 | KV | 12 |
3 | 額定電流 | A | 630 |
4 | 額定短路負載開斷電流 | KA | 20 |
5 | 額定短路關合電流（峰值） | KA | 50 |
6 | 額定峰值耐受電流 | KA | 50 |
7 | 額定短時1min耐受電流 | KA | 20 |
8 | 工頻耐壓（干式） | KV | 42 |
9 | 雷電沖擊耐壓（峰值） | 75 | |
10 | 額定操作順序 | 分-0.3 S-合 分-180 S-合 分 | |
11 | 機械壽命 | 次 | 10000 |
12 | 額定短路開斷電流開關次數 | 次 | 30 |
13 | 操作機構額定合閘電壓 | V | 110,220 |
14 | 操作機構額定分閘電壓 | V | 110,220 |
15 | 觸頭開距 | mm | 11±1 |
16 | 超行程（觸頭彈簧壓縮長度） | mm | 3 |
17 | 三相分、合閘不同期性 | Ms | ≤2 |
18 | 觸頭合閘彈跳時間 | ms | ≤2 |
19 | 平均分閘速度 | s | 1.0±0.2 |
20 | 平均合閘速度 | s | 0.7±0.15 |
21 | 分閘時間 最高操作電壓下 | s | 0.015-0.05 |
分閘時間 最低操作電壓下 | s | 0.03-0.06 | |
22 | 合閘時間 | s | 0.025-0.05 |
23 | 各相主回路電阻 | μΩ | ≤120 |
24 | 動靜頭允許磨損累積厚度 | mm | 3 |
外形及安裝尺寸
