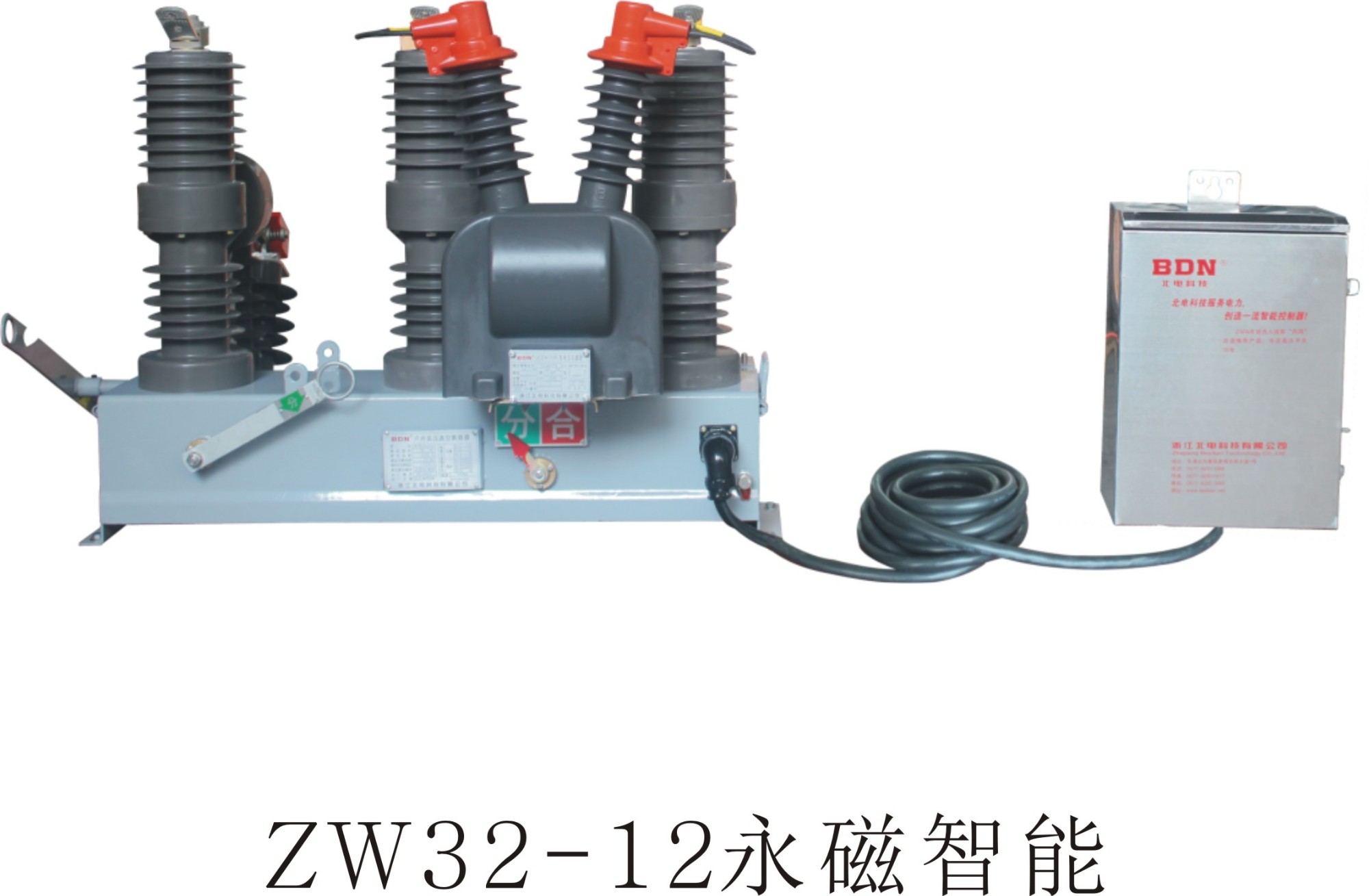

ZW32-12M型戶外永磁智能真空斷路器
產品概述ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。ZW32-12M型永磁真空重合器采用了獨特設計的永磁機構和高可靠性的MGK智能控制器構成。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載
- ：
產品概述
ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
ZW32-12M型永磁真空重合器采用了獨特設計的永磁機構和高可靠性的MGK智能控制器構成。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用，并具有0～3次自動重合閘。
u 本斷路器具有體積小、重量輕、防凝露、免維護、便于安裝等特點，能適應較惡劣的氣候條件和污穢環境。在整個壽命期間完全免維護
u 具有高機械壽命和電壽命
u 具有標準繼電保護和快速自動重合閘功能
u 該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
技術參數
1、斷路器主要技術參數
序號 | 名稱 | 單位 | 數據 | ||
1 | 額定電壓 | kV | 12 | ||
2 | 額定絕緣水平 | 1min工頻耐壓 | 干試 | 42 | |
濕試 | 34 | ||||
雷電沖擊耐壓(峰值) | 75 | ||||
3 | 額定電流 | A | 630;1250 | ||
4 | 額定短路開斷電流 | kA | 20 | ||
5 | 額定操作順序 | 分-0.3s-合分-180s-合分 | |||
6 | 額定短路開斷電流次數 | 次 | 30 | ||
7 | 額定短路關合電流(峰值) | kA | 50 | ||
8 | 額定峰值耐受電流 | ||||
9 | 額定短時耐受電流 | 20 | |||
10 | 額定短路持續時間 | s | 4 | ||
11 | 分閘時間 | ms | 70~120 | ||
12 | 合閘時間 | 40~60 | |||
13 | 機械壽命 | 次 | 30000 | ||
14 | 過流保護 | 電流整定倍數 | 0.2~2.5 | ||
延時整定值 | s | 0~5 | |||
15 | 額定操作電壓及輔助回路額定電壓 | V | DC110 | ||
AC110 | |||||
控制器主要技術指標
電 磁 兼 容 特 性 | 絕緣電阻 | ≥10MΩ | |
絕緣強度 | 2.5kV | ||
電壓突降和中斷 | 100%、0.5s IEC 1000-4-1 | ||
高頻干擾 | 串模 | 1.5kVP IEC 60870-2-2：1996 | |
共模 | 2.5kVP IEC 60870-2-2：1996 | ||
瞬變脈沖群 | 4.0kVP，1min IEC 60870-2-2：1996 | ||
浪涌干擾 | 4.0kVP，1min IEC 60870-2-2：1996 | ||
靜電放電 | 8kV IEC 60870-2-2：1996 | ||
工頻磁場 | 100A/m IEC 1000-4-8 | ||
阻尼震蕩 | 100A/m IEC 1000-4-8 | ||
沖擊電壓 | 5kV，1.2/50μs IEC 60870-2-2：1996 | ||
電 源 | 工作電源 | AC220V | |
功耗 | ≤10W | ||
頻率 | 50Hz或60Hz | ||
額 定 值 | 電流互感器 | 5A，功耗<1.0VA/相 | |
電壓互感器 | 220V，功耗<0.5VA/相 | ||
頻率 | 50Hz或60Hz | ||
保護性能參數 | 速斷保護范圍 | (20%～2000%)ⅹIn 連續可調，分辨率0.01A | |
過流保護范圍 | (20%～2000%)ⅹIn 連續可調，分辨率0.01A | ||
過流保護延時 | 0s～99.99s 連續可調，分辨率0.01s | ||
重合閘次數 | 0～3次 可自由設置重合次數 | ||
重合閘間隔 | 0s～999.9s 連續可調，分辨率0.1s | ||
防護等級 | 不銹鋼戶外殼體 | 不低于IP55 | |
平均無故障時間 | MTBF | 不低于80,000h | |
外形及安裝尺寸
ZW32-12/D斷路器內部結構原理圖
1：永磁機構；2：傳動拐臂；3：手動分閘轉輪；4：驅動扁鋼；5：輔助開關；6：分閘彈簧
7：殼體；8：絕緣拉桿；9：下絕緣筒；10：軟連接；11：上絕緣筒；12：真空滅弧室
含CT、含隔離外形尺寸圖
1：永磁戶外斷路器 2： 重合器控制器 3：電壓互感器
