產品概述ZW20-12戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相50HZ的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流、零序電流保護，適用于變電站及工礦企業配電系統中保護和控制，更適用于農村電網及頻繁操作的場所。本產品與控制器配套，控制方式：（1）FDR-01掌上電腦型，（2）FDR－02（GSM型），具有帶單相接地保護，短路保護之功能，能滿足配電自動
ZW20-12戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相50HZ的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流、零序電流保護，適用于變電站及工礦企業配電系統中保護和控制，更適用于農村電網及頻繁操作的場所。本產品與控制器配套，控制方式：（1）FDR-01掌上電腦型，（2）FDR－02（GSM型），具有帶單相接地保護，短路保護之功能，能滿足配電自動化系統要求，并能可靠有效地完成傳統的重合器功能。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。
1.主要技術參數（表1）
項目 | 單位 | 參數 |
額定電壓 | KV | 12 |
額定頻率 | HZ | 50 |
額定電流 | A | 630、1000 |
額定短路開斷電流 | KA | 12.5、16、20、25 |
額定峰值耐受電流（峰值） | KA | 31.5、40、50、63 |
額定短時耐受電流（4S） | KA | 12.5、16、20、25 |
額定短路關合電流（峰值） | KA | 31.5、40、50、63 |
機械壽命 | 次 | 10000 |
額定電流開斷次數 | 次 | 10000 |
額定短路開斷電流開斷次數 | 次 | 30 |
工頻耐受電壓（1 min）相間、對地/斷口 | KV | 42/49 |
雷電沖擊耐受電壓（峰值）相間、對地/斷口 | KV | 75/85 |
二次回路1min工頻耐壓 | KV | 2 |
2.機械特性參數
項目 | 單位 | 參數 |
觸頭開距 | MM | 8.5~10 |
超行程 | MM | 2.5~4 |
分閘速度 | M/S | 1.2±0.2 |
合閘速度 | M/S | 0.6±0.2 |
觸頭合同彈跳時間 | S | ≤2 |
相間中心距 | MM | 內：135±1.5，外：275±2 |
外部帶電空氣絕緣距離 | MM | 240±2 |
外部爬電比距 | MM/KV | 38 |
三相分、合閘不同期性 | MS | ≤2 |
各相主回路電阻 | цΩ | < 120 |
合閘時間 | MS | ≤45 |
分閘時間 | MS | ≤45 |
儲能電機額定功率 | W | ≯40 |
儲能電機額定電壓 | V | AC220 |
額定合閘操作電壓 | V | AC220 |
最高/最低合閘操作電壓 | V | AC246/143 |
額定分閘操作電壓 | V | AC220 |
最高/最低分閘操作電壓 | V | AC246/143 |
最高最低電動機電壓 | V | AC242/176 |
3、電壓互感器、電流互感器配置
本產品由用戶提供的低壓AC/DC220V（110V ）電源或直接由架空線至電壓互感器（外置）輸出AC220V（110）二次電壓做為操作電源。并可內置電流互感器，標準配置為兩個，作斷路器自帶的過流保護用。
結構特點
1、結構

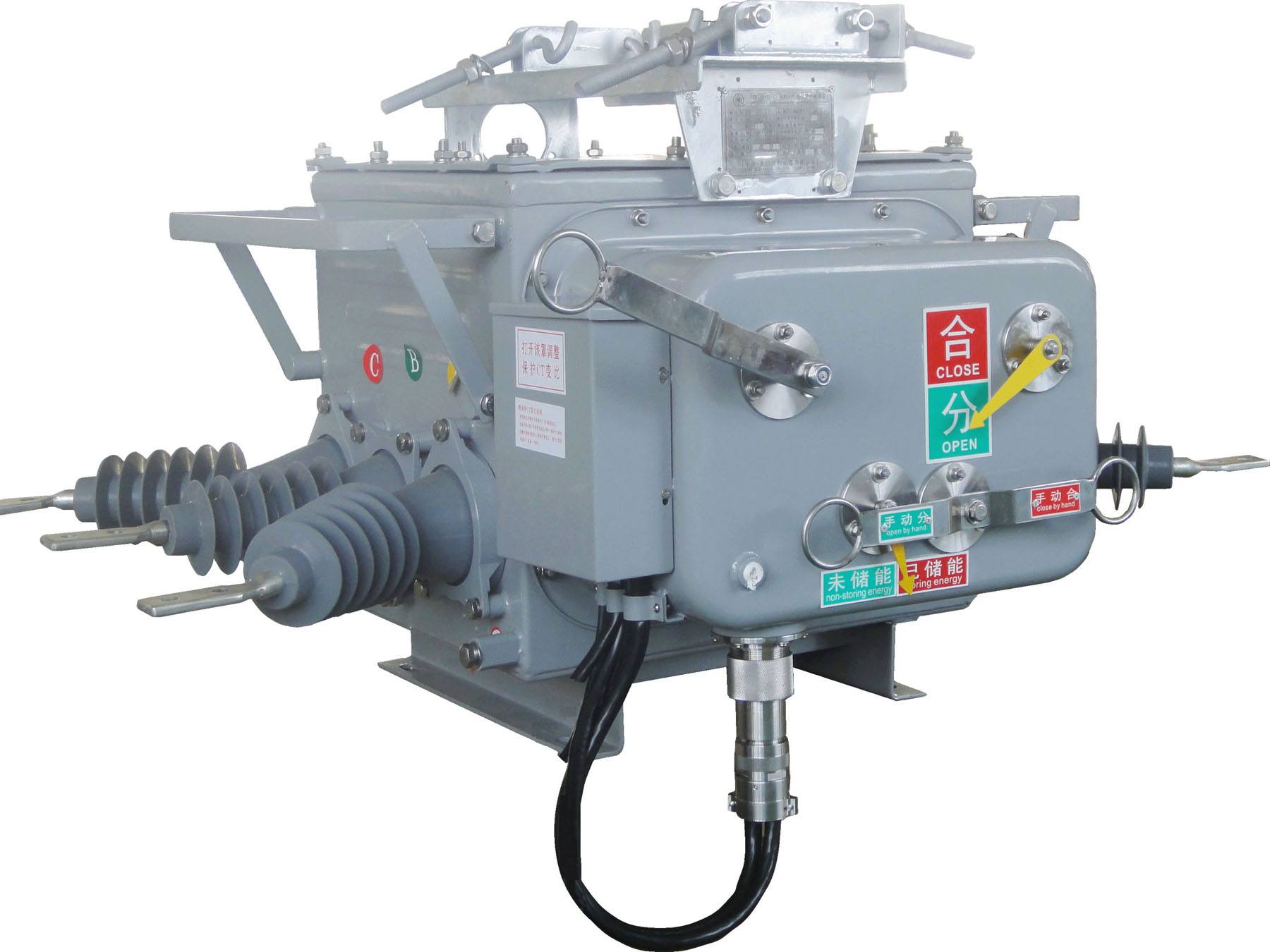

段落哭器透內裝高壓系統及其操動部件的主體箱、操作機構箱和供安裝固定搬（吊）運的吊架三部分組成。外形結構及安裝尺寸見圖1，內部結構圖見圖2。
2、特點
1）裝有真空滅弧斷路器的開斷性能可靠，出線采用環氧樹脂和硅橡膠整體澆注，保證良好的外絕緣，具有無燃燒和無爆炸危險、安全、體積小、重量輕和使用壽命長等特點；
2）斷路器采用全封閉結構，密封性能好，具有防潮、防凝露性能，適用于高溫潮濕地區使用。
3）斷路器可內裝有三相CT，輸出三相電流供智能控制器進行信息分析，CT變比可調，只要將連接端子接到相應的端子座即可。
4）斷路器的合、分閘可手動或電動操作并帶有過流保護。
5）操作機構新穎、簡單、動作可靠，體積小機械壽命可達10000次。
6）整個操作機構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合系統、輔助開關及儲能指示等部分組成。
7）斷路器的安裝方式可用懸架吊裝在橫粱上，也可選用坐式安裝。
