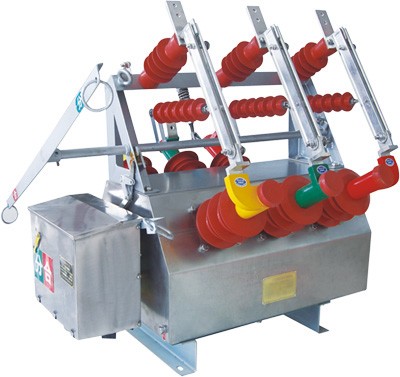

ZW6-12型戶外真空斷路器
產品概述ZW6-12戶外高壓真空斷路器（以下簡稱斷路器），是三相交流50HZ 、12KV的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場合。斷路器配用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動合閘。根據用戶需要，斷路器可內裝100/5、200/5、400/5及600/5的電流互感器。內置JSZR-10W干式電壓互感器，加裝一
- ：
產品概述
ZW6-12戶外高壓真空斷路器（以下簡稱斷路器），是三相交流50HZ 、12KV的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場合。
斷路器配用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動合閘。
根據用戶需要，斷路器可內裝100/5、200/5、400/5及600/5的電流互感器。
內置JSZR-10W干式電壓互感器，加裝一次熔斷器保護，實現自具環網操作電源，也為配備各種重合器或遠動終端提供操作電源。
配套合適的控制系統，可作為重合器或分斷趨，是城鄉電網改造的首選產品
技術參數
序號 | 名稱 | 單位 | 參數 | ||
額定電壓 | kV | 12 | |||
額定絕緣水平 | 1min工頻耐壓 | 干式 | kV | 42 | |
濕式(對地) | 34 | ||||
雷電沖擊耐壓(峰值) | 75 | ||||
額定電流 | A | 630 | |||
額定頻率 | Hz | 50 | |||
額定短路開斷電流 | kA | 12.5、16、20 | |||
額定短路關合電流(峰值) | 31.5、40、50 | ||||
額定峰值耐受電流 | 31.5、40、50 | ||||
額定短時耐受電流 | 12.5、16、20 | ||||
操作順序 | 分-0.3s-合分-180s-合分 | ||||
額定短路電流開斷次數 | 次 | 30 | |||
機械壽命 | 次 | 10000 | |||
額定操作電壓CT彈簧操作機構 | V | DC24、48V、AC DC100V、220V | |||
觸頭允許磨損厚度 | mm | 3 | |||
過電流脫扣器額定電流 | A | 5 | |||
重量 | kg | 130(標準) | |||
